D-1FB系列产品介绍
|
产品大类
|
方向阀/Directional Control Valve
|
|
系列
|
D-1FB
|
|
选型问题
|
尺寸
|
| 体积流量 |
| 开关位置 |
| 电子选项 |
| 阀门选项 |
|
竞争对手系列
|
无
|
|
OEM(贴牌)
|
无
|
|
应用场合
|
|
|

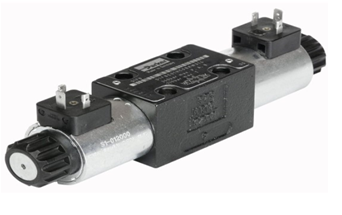

该系列照片
|
|
点击查看大图
-
表格1
| 功能 |
|
代码 |
活塞式 |
| 默认 |
E01 |
 |
| E02 |
 |
| B31 |
 |
| B32 |
 |
| 新反馈功能 |
R31 |
 |
| R32 |
 |
| 新混合功能 |
Z31 |
 |
| Z32 |
 |
表格2
| 代码 |
流量[l / min] |
| 每个控制边Dp = 5bar |
| D31 |
D41 |
D91 |
D111 |
| B |
- |
100 |
- |
- |
| C |
75 |
130 |
- |
- |
| D |
90 |
- |
- |
- |
| E |
120 |
- |
250 |
- |
| F |
- |
200 |
- |
- |
| H |
- |
- |
400 |
- |
| L |
- |
- |
- |
1000 |
表格3
| 代码 |
流入 |
流出 |
| 1 |
内部 |
外部 |
| 2 |
外部 |
外部 |
| 3 |
内部 |
内部 |
| 4 |
外部 |
内部 |

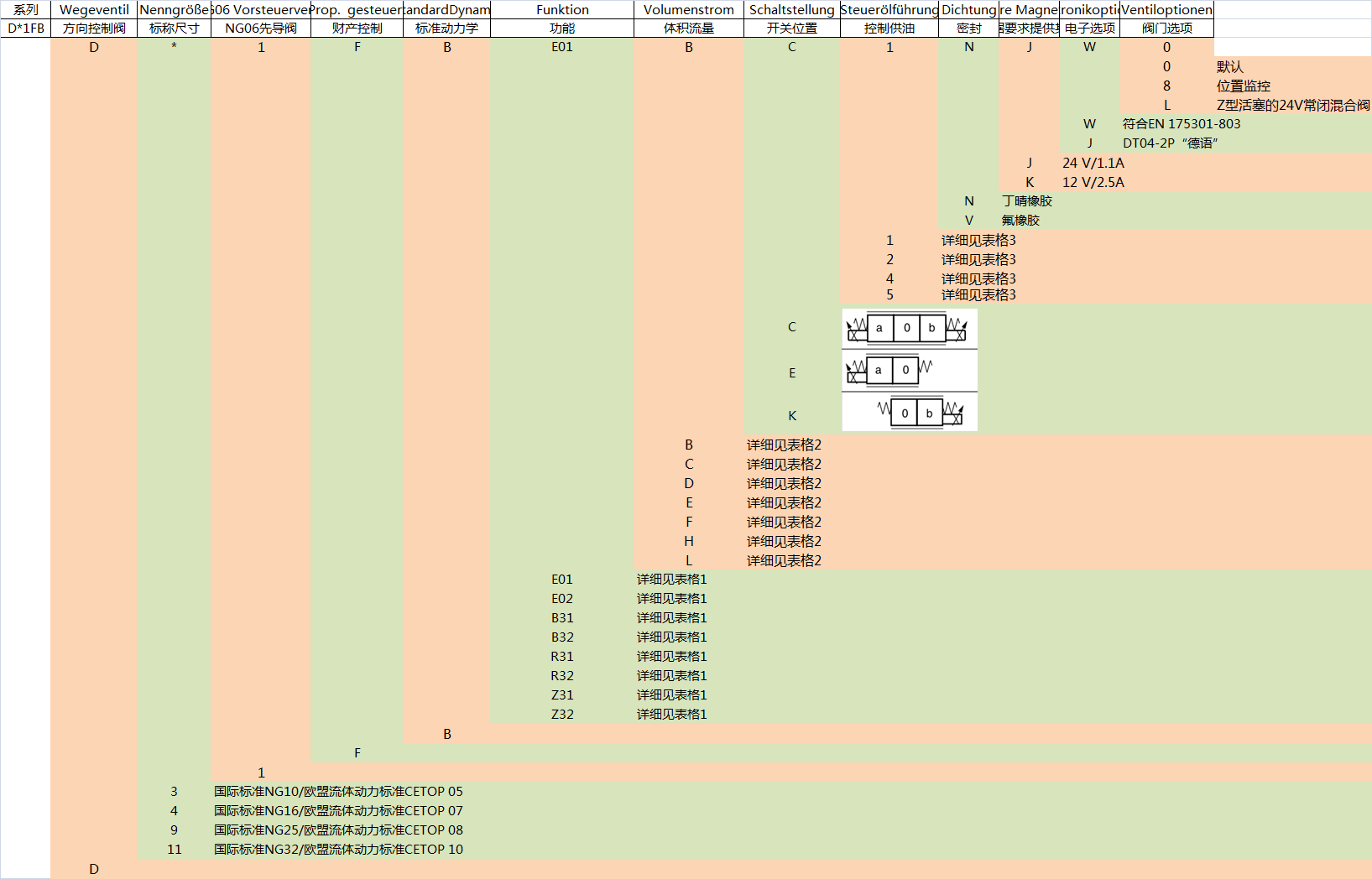

D_1FB比例换向阀系列选型问题:
1. 方向控制阀：
D
2. 标称尺寸：
3 国际标准NG10/欧盟流体动力标准CETOP 05
4 国际标准NG16/欧盟流体动力标准CETOP 07
9 国际标准NG25/欧盟流体动力标准CETOP 08
11 国际标准NG32/欧盟流体动力标准CETOP 10
3. NG06先导阀：
1
4. 财产控制：
F
5. 标准动力学：
B
6. 功能：
E01 详细见表格1
E02 详细见表格1
B31 详细见表格1
B32 详细见表格1
R31 详细见表格1
R32 详细见表格1
Z31 详细见表格1
Z32 详细见表格1
7. 体积流量：
B 详细见表格2
C 详细见表格2
D 详细见表格2
E 详细见表格2
F 详细见表格2
H 详细见表格2
L 详细见表格2
8. 开关位置：
C
E
K
9. 控制供油：
1 详细见表格3
2 详细见表格3
4 详细见表格3
5 详细见表格3
10. 开关位置：
N 丁晴橡胶
V 氟橡胶
11. 磁铁电压（根据要求提供其他磁铁电压）：
J 24 V/1.1A
K 12 V/2.5A
12. 电子选项：
W 符合EN 175301-803
J DT04-2P“德语”
13. 阀门选项：
0 默认
8 位置监控
L Z型活塞的24V常闭混合阀
